壓力油位計數顯儀

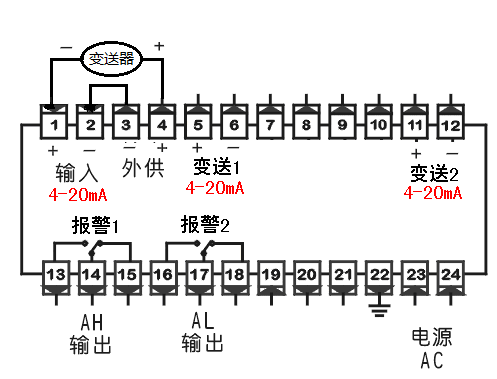

                                                      數顯儀和壓力變送器接線原理圖

• 數顯儀簡介：將變送器通過電氣接口將預先鋪設好的兩芯電纜按圖接到數顯儀上，數顯儀的內置直流電源即可實現為變送器供電（前提是數顯儀已接入220VAC電源），同時接收變送器的4-20mA輸出信號，通過預設定和調試后，在數顯儀液晶屏直接顯示油位高度。數顯儀同時可以實現1-3路4-20mA獨立變送遠傳輸出，以及上限（AH）、下限（AL）油位報警輸出。


• 技術參數


  輸入信號：（4~20）mA電流信號

  輸出信號：1至3路（4~20）mA電流信號(可選)、1至3路獨立報警信號輸出(可選)

  精度等級：±0.5%FS

  工作條件：環境溫度（-20~70）℃、相對濕度＜85%

  工作電源：AC220V   50/60HZ

  饋電輸出（為變送器提供電源）：DC24V±5%、30mA以下

  安裝方式：端子箱內部嵌裝式，開口尺寸：152+1mm*76+1mm

  防護等級：IP65(產品前面部分)

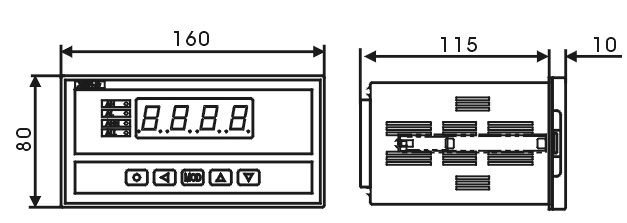

• 外形尺寸圖：




• 訂貨須知：用戶需提供儲油柜直徑、上下限報警數值及儲油柜下方詳細的安裝尺寸圖，以備數顯出廠前進行表進行調整設置。
